山东鲁工吊车大臂同步伸出工作原理

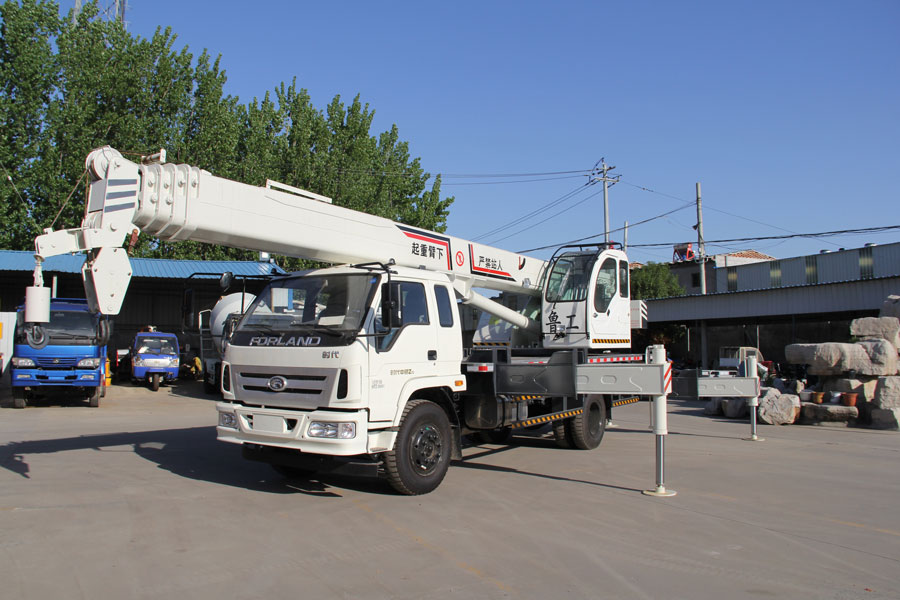

   山东鲁工16吨国五唐骏998汽车吊大臂出臂原理

   大臂材质为70锰板。即：合金用硅锰合金和高碳锰铁.70锰的成分是碳67-75,硅17-37,锰90-120,成分均为万之一。大臂采用六棱形臂架结果。其伸出原理为下；

   同步伸出工作原理：当伸缩油缸的无杆腔进油时，伸缩油缸的刚筒前伸。通过油缸缸筒上的铰接轴带动二节臂伸出，实现二节臂与伸缩油缸同步伸出。三节臂的伸臂绳一端固定在三节臂尾端的固定架上，另一端通过伸缩油缸头部连接架上的滑轮固定在一节臂尾端拉索固定架上。当二节臂与油缸同步伸出时，在油缸头部滑轮作用下，三节臂的伸臂绳带动三节臂以油缸两倍的速度伸出。四节臂伸绳的一端固定在四节臂尾端铰接轴上，通过三节臂头部分的滑轮将绳的另一端固定在二节臂的尾端。在二、三节臂同步伸出的同时，四节臂伸臂绳带动四节臂以三节臂伸出的两倍速度伸出，即实现二、三节臂同步伸出.从而实现二、三、四节臂同步伸出。
   同步缩回工作原理：当伸缩油缸的无杆腔进油时，伸缩油缸的刚筒回缩。通过油缸缸筒上的铰接轴带动二节臂同步回缩。三节臂的缩臂绳一端固定在三节臂尾端，通过二节臂尾端滑轮架上的缩臂轮将另一端固定在一节臂头部上方的固定架上。在二节臂回缩的同时，通过二节臂尾端滑轮架上的缩臂轮带动三节臂以二节臂两倍的速度缩回，即实现二、三节臂同步缩回。
   四节臂缩臂绳的一端固定在四节臂头部，通过三节臂头尾端滑轮架上的缩臂轮，再将缩臂绳绕过伸缩油缸头部导向轮支架上的半滑轮，在通过三节臂尾端另一侧滑轮架上的缩臂轮，重新固定在四节臂头部。在三节臂缩回的同时，三节臂尾部滑轮架上的缩臂轮带动四节臂以三节臂两倍的速度缩回，即实现三。四节臂同步缩回。从而实现二、三、四节臂同步缩回。
