吊车液压系统的分布示意图

很多人都见过小型吊车，甚至看过小吊车，但相信对小吊车的液压系统和一些液压执行元件了解的就很少了，或许有些吊车驾驶员就连液压执行元件的名字也叫不上来。

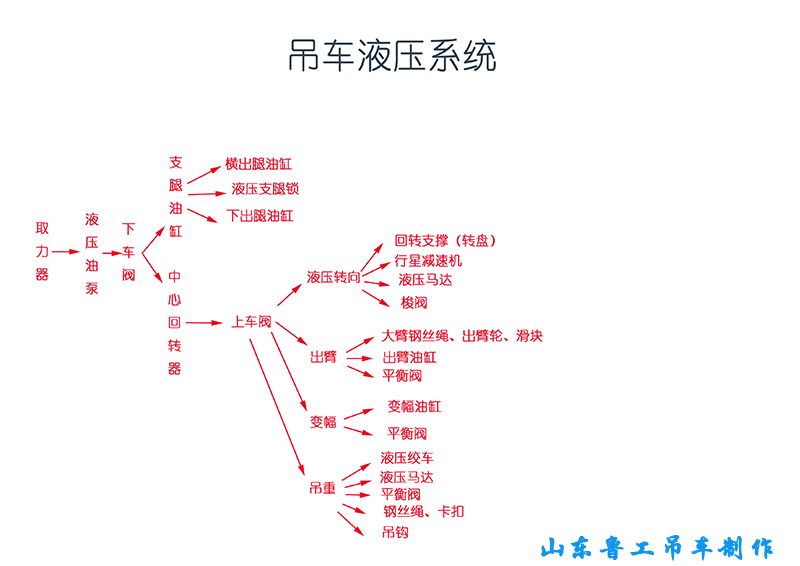

现在我们鲁工吊车来给大家讲解一下小吊车的液压系统的分布、功能及液压执行元件的名称，为了给大家讲解方便，我们鲁工吊车为大家绘制了一张示意图，能够直观的看出吊车的液压系统分布和功能。

由上图可以看出小吊车液压系统的动力部分来之发动机变速箱上的取力器，工作时通过取力器开关来带动液压油泵转动，实现液压油在吊车各个液压元件内循环。液压油泵输出的液压油首先进入下车多路阀（下车阀），经下车阀的各个操纵杆来实现吊车支腿的伸缩。在操作完吊车支腿后，液压油会自动进入中心回转器（能够实现吊车无限旋转的功能），在循环到上车多路阀（上车阀），上车阀有很多的功能，1、控制吊车的转向，液压油循环到转向减速机（二级行星减速机）的马达内，来带转向动减速机转动，力量传递到回转支撑的齿轮上实现旋转，通过操纵杆来控制马达的正、反转，实现小吊车的做转、右转。2、控制吊车吊臂的出臂和手臂，通过扳动操纵杆使液压油进入出臂油缸内，油缸伸/缩，实现吊臂伸缩。3、控制吊车吊臂的变幅，通过扳动操纵杆使液压油进入变幅油缸内，油缸伸/缩，实现吊臂前后变幅。4、控制吊重，这也吊车使用频率最高的一个，通过扳动操纵杆液压油循环到卷扬机的马达内，液压马达转动来带动卷扬机转动，并使卷扬机的上的钢丝绳卷扬，通过操纵杆来控制马达的正、反转，实现小吊车吊重的上升和下降。然后液压油会直接从上车阀的回油口经中心回转器循环到液压油箱内。

以上就是小吊车的液压系统分布，和液压执行元件的功能。通过以上，相信大家对小吊车又有一个新的认识。
